電子吊秤的使用和維修

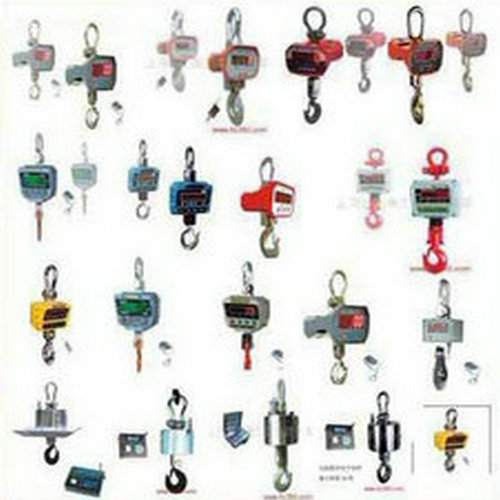

由于電子吊秤的種類繁多,其使用和維修也各有不同,本章主要選取CraneMate儀表的
無線數傳電子吊秤為例,介紹電子吊秤的使用和維修。對于其它類型的吊秤,其基本方法是
相似的。
4. 12.1 秤體結構與安裝
(l)秤體結構
出廠時,秤體的機械部分(鉤、環、承重傳力機構、傳感器等)由生產廠負責安裝、調整。用
戶切勿任意拆卸。
(2)秤體電池的安裝
電池安裝在后蓋中(有天線與開關的蓋板為前蓋,有公司銘牌標識的蓋板為后蓋),更換
電池時擰松兩只M8內六角螺釘,打開電池蓋,將新電池對位后放入后蓋,然后擰緊螺釘即
可。
(3)發射裝置的安裝
發射裝置安裝在前蓋內。卸下前蓋把數據采集板、發射板安裝在對應位置。按照圖4-11
連接下列線束。
·電池線束與數據采集板Jl相連;
·電源開關線束與數據采集板J5相連;
·發射機線束與數據采集板J2相連;
·傳感器電纜與數據采集板J3相連。
